Khủng hoảng tiềm ẩn bên trong lò chân không: Làm thế nào để ngăn chặn phản ứng Eutectic thảm khốc

Hãy tưởng tượng mở một lò chân không sau một thời gian dài sản xuất. Thay vì các bộ phận được xử lý hoàn hảo, bạn tìm thấy một vũng kim loại nóng chảy. Linh kiện đắt tiền vàđồ đạcđã hợp nhất thành một khối không thể nhận ra. Đây không phải là một câu chuyện kinh dị - đây là một cơn ác mộng thường gặp khi xử lý ở nhiệt độ-cao do một sự cố bất ngờ gây raphản ứng eutectic. Nhiều kỹ sư đổ lỗi cho lỗi của người vận hành, độ mỏi của vật liệu hoặc kiểm soát nhiệt độ khi xảy ra lỗi. Nhưng trên thực tế, thủ phạm tiềm ẩn thường là một vũ điệu hóa học giữa các kim loại -, vũ điệu này âm thầm diễn ra khi các vật liệu không tương thích gặp nhau dưới nhiệt độ cao.

TạiSHJTHAN, chúng tôi đã dành hơn 25 năm để phát triểnthan chìVàdựa trên cacbon-giải pháp cho chân khôngxử lý nhiệthệ thống. Trong bài viết này, chúng tôi sẽ giải thích phản ứng eutectic bắt đầu như thế nào, tại sao chúng làm hỏng các bộ phận và làm thế nào để thực hiện đúng.than chìVàC/C hỗn hợpđồ đạccó thể đóng vai trò là tuyến phòng thủ đầu tiên của bạn.

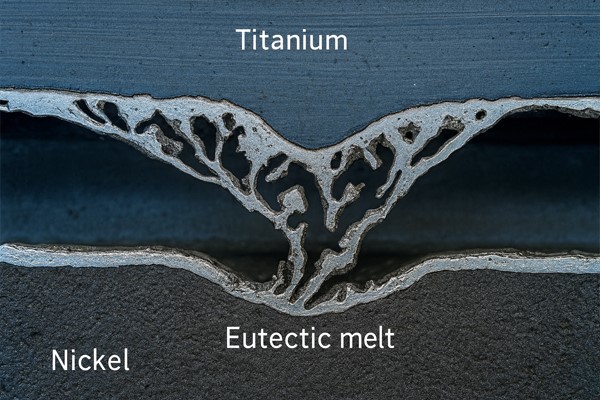

Phản ứng eutectic giống như một bản song ca giữa các kim loại. Khi hai vật liệu đạt đến nhiệt độ tới hạn nhất định, chúng sẽ không còn ở trạng thái rắn và thay vào đó tan chảy cùng nhau thành pha lỏng - thường ở nhiệt độ thấp hơn điểm nóng chảy của một trong hai kim loại. Trong luyện kim, nguyên lý này được xác định bởi các đường lỏng và rắn trong sơ đồ pha. Bằng cách quản lý các ranh giới này, các nhà luyện kim thiết kế hợp kim với các đặc tính cụ thể - độ cứng, độ dẻo, độ bền và mật độ. Ví dụ, gang và thép không gỉ khác nhau chủ yếu vìcacbonnồng độ và tốc độ làm nguội trong phạm vi eutectic này. Khi được kiểm soát, các phản ứng eutectic giúp các kỹ sư chế tạo được các hợp kim có độ chính xác cao. Tuy nhiên, khi không được kiểm soát bên trong lò chân không, chúng có thể trở nên phá hoại. TRONGhàn,chúng tôi cố tình sử dụng hiệu ứng eutectic - chất độn-nóng chảy thấp hơn kết hợp với các kim loại cơ bản nóng chảy-cao hơn. Nhưng nhìn chungxử lý nhiệt chân không, nó có thể gây ra-lỗi tan chảy, biến dạng bộ phận hoặcvật cố địnhhàn.

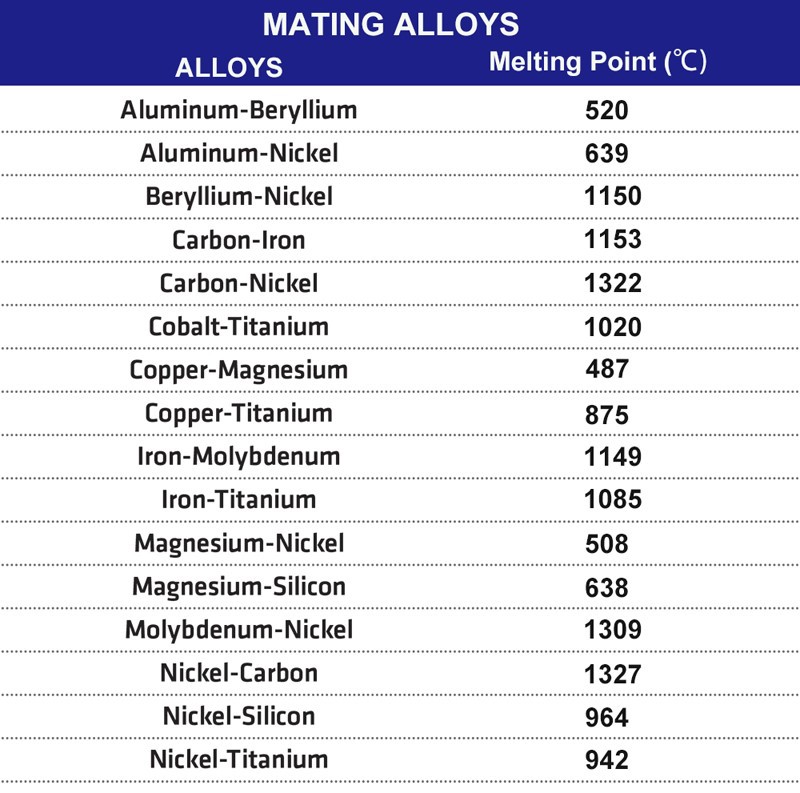

Kích hoạt điển hình:

• Liên hệ vật liệu:Tiếp xúc trực tiếp hoặc gần gũi giữa các kim loại khác nhau như niken và titan (Ni–Ti), sắt và titan (Fe–Ti), hoặccacbonvà niken (C–Ni).
• Khuếch tán trong chân không:Nếu không có màng oxy hóa, các nguyên tử sẽ khuếch tán dễ dàng hơn, tạo thành các hợp kim có độ nóng chảy thấp tại các điểm tiếp xúc.
• Vượt quá nhiệt độ:Vượt qua một điểm cùng tinh cục bộ trong giai đoạn ngâm hoặc tăng tốc{0}}.
• không đúng cáchlịch thi đấuCách trình bày: Áp lực tiếp xúc quá mức hoặc vật liệu trộn lẫn trong cùng một tải.

Hậu quả:

•   Biến dạng một phầnhoặcđộ giòndo nóng chảy cục bộ.
•   lịch thi đấuhàn hoặc liên kết, làm cho việc tháo gỡ không thể thực hiện được.
•   Ô nhiễm vùng{0}}nóng, yêu cầu tắt máy và- xây dựng lại.
•   Sản phẩm không nhất quánvà thời gian ngừng hoạt động tốn kém.

Nguyên nhân thực sự:

Hầu hết các thất bại đều có nguồn gốc từ việc mất tíchkiểm soát tính tương thích-của vật liệu. Các kỹ sư chú trọng đến nhiệt độ và thời gian mà quên hỏi:"Ai đang chạm vào ai - và ở nhiệt độ nào?"Dự đoán và ngăn chặn những sự kết hợp này trước khi đưa vào lò sẽ rẻ hơn nhiều so với việc làm sạch các mảnh vụn tan chảy sau đó.

Không phải tất cả các phản ứng eutectic đều xấu. chân khônghànthực sự phụ thuộc vào họ. Hợp kim độn có điểm nóng chảy thấp hơn vật liệu cơ bản. Một khi nó tan chảy, hoạt động mao dẫn sẽ kéo nó vào khớp, tạo ra một liên kết chắc chắn và sạch sẽ. Đối với các kim loại phản ứng như nhôm và titan, môi trường chân không mang lại những lợi thế lớn:

• Không bị oxy hóa trong quá trình gia nhiệt.
• Kiểm soát nhiệt độ chính xác đảm bảo dòng chất độn mà không làm biến dạng kim loại cơ bản.
• Các mối nối sạch, có thể lặp lại lý tưởng cho các ngành hàng không vũ trụ, y tế và công cụ.

Nhưng khi quá trình thoát khỏi phạm vi dự định của nó, phản ứng eutectic tương tự có thể biến từ một công cụ liên kết thành một sự kiện phá hoại - tạo raquá{0}}hàn, gắn thiết bị cố địnhhoặc hỏng toàn bộ phần.

Phản ứng eutectic không tự biểu hiện - nó diễn ra một cách lặng lẽ và đến khi nó hiện rõ thì thiệt hại đã xảy ra. Điều quan trọng là đưa biện pháp phòng ngừa vào quy trình làm việc của bạn. TạiSHJ THAN, chúng tôi đề xuất chiến lược ba{0}}lớp:

• Kiểm soát khả năng tương thích vật liệu (biết sự kết hợp của bạn).
• Hệ thống cố định than chì hoặc C/C (sử dụng vật liệu trơ).
• Điều chỉnh quy trình (duy trì biên độ nhiệt độ an toàn).

Khi được kết hợp, các bước này sẽ biến mối đe dọa tiềm ẩn thành một biến có thể quản lý được - bảo vệ lò, các bộ phận và danh tiếng của bạn. Hãy cùng nhau làm cho quá trình sản xuất ở nhiệt độ cao-an toàn hơn, sạch hơn và dễ dự đoán hơn -.
